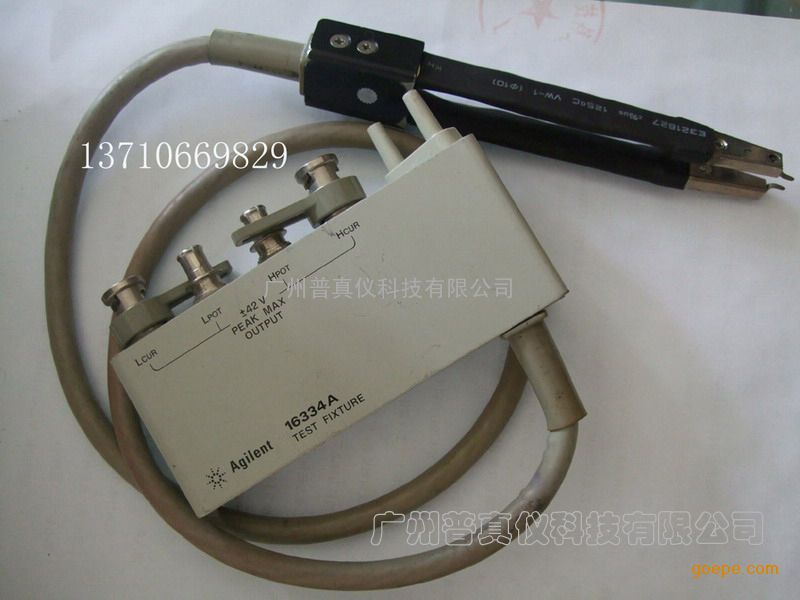

agilent 16334A 夹具

产品名称：agilent 16334A                   现货18个 全部完好，新旧不一， 价格不一。

Agilent16334A采用镊钳连接形式适合进行阻抗测试。其4对端口设计可以提高低频测量精度，拓展测量范围。
技术指标:
测量仪器：Agilent4192A、Agilent4194A（阻抗模式）、Agilent4263B、Agilent4278A、Agilent4279A、Agilent4284A、Agilent4285A
频率范围：直流--15MHz
直流偏压：-42V—42V
工作温度：0℃—55℃（与测量仪器温度相同）
使用方法：DUT与镊钳连接
端口连接：BNC4，4对端口
额外误差：±2*(f/10)2(%)
相关产品:Agilent4192A低频阻抗分析仪，5Hz—13Hz
Agilent4263B LCR仪，100Hz—100KHz
Agilent4268A 120Hz/1kHz电容计
Agilent4278A 1kHz/1MHz电容计
Agilent4279A 1MHz 电流-电压表
Agilent4294A精密阻抗分析仪，40Hz—110MHz
Agilent4284A精密LCR表，20Hz—1MHz

The 16334A is designed for impedance evaluations of SMD. The minimum SMD size that this fixture is adapted to evaluate is 1.6(L) x 0.8(W)[mm]. The tweezer's contacts on this fixture makes it easy to hold the DUT.
